概述
局部放電是一種脈沖放電，它會在電力設備內部和周圍空間產生一系列的光、 聲、電和機械振動等物理現象。這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當電力設備內出現絕緣缺陷時， 會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析，能判斷其內部是 否存在絕緣隱患，防止潛在事故的進一步擴大。

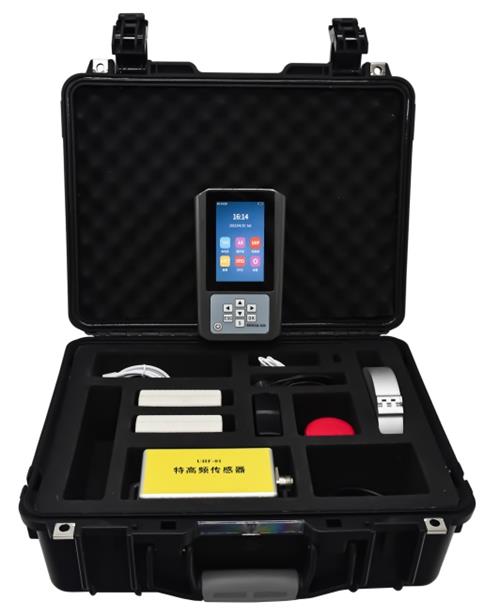

本儀器為多功能型帶電檢測手持儀器，其基于地電壓、超聲波、特高頻、高頻電流檢測方法，測試電力設備的局部放電情況，提供局部放電幅、PRPS、PRPD、連續、飛行、脈沖、相位、波形等圖譜，可以較好的評估電力設備局部放電情況。該帶電檢測儀能夠適用于變壓器、電抗器、環網柜、開關柜、高壓電纜、架空線路等電力設備的帶電局放檢測。
檢測原理
特高頻(UHF)法檢測原理
電力設備絕緣體中絕緣強度和擊穿場強都很高，當局部放電在很小的范圍內發生時，擊穿過程很快，將產生很陡的脈沖電流，其上升時間小于1ns，并激發頻率高達數GHz 的電磁波。局部放電檢測特高頻（UHF）法基本原理是通過UHF 傳感器對電力設備中局部放電時產生的超高頻電磁波（300MHz ≤ f ≤ 3GHz ）信號進行檢測，從而獲得局部放電的相關信息，實現局部放電監測。根據現場設備情況的不同，可以采用內置式超高頻傳感器和外置式超高頻傳感器。由于現場的電暈干擾主要集中300MHz 頻段以下，因此UHF 法能有效地避開現場的電暈等干擾，具有較高的靈敏度和抗干擾能力，可實現局部放電帶電檢測、定位以及缺陷類型識別等優點。
高頻電流（HFCT）檢測原理
當電力設備內部發生局部放電時，高頻放電電流會沿著接地線向大地傳播。 高頻電流傳感器（HFCT）法通過在接地線上安裝 HFCT 檢測高頻電流信號實現 局部放電檢測。HFCT 一般使用 Rogowski 線圈方式，在環狀磁芯材料上圍繞多 圈的導電線圈，高頻電流穿過磁芯中心引起的高頻交變磁場會在線圈上產生感應 電壓。由于 HFCT 傳感器的測量回路與被測電纜之間沒有直接的電氣連接，屬于 非侵入式的檢測方法，被檢測設備不需要停運。
超聲波（AE）檢測原理
電力設備內部產生局部放電信號時，會產生沖擊的振動及聲音。超聲波法通過在設備腔體外壁上安裝超聲波傳感器來測量局部放電信號。放電產生的聲波的頻譜很寬，可以從幾 十 Hz 到幾 MHz，其中頻率低于 20kHz 的信號能夠被人耳聽到，而高于這一頻 率的超聲波信號必須用超聲波傳感器才能接收到。根據放電釋放的能量與聲能之 間的關系，用超聲波信號聲壓的變化代表局部放電所釋放能量的變化，通過測量 超聲波信號的聲壓，可以推測出放電的強弱，這就是超聲波信號檢測局部放電的 基本原理。
暫態地電波（TEV）檢測原理
當高壓電氣設備發生局部放電時，放電電量先聚集在與放電點相鄰的接地金 屬部分，形成電磁波并向各個方向傳播，放電產生的電磁波通過金屬箱體的接縫 處或氣體絕緣開關的襯墊傳播出去，同時產生一個暫態地電波，通過設備的金屬 箱體外表面傳到地下去。
